焊接机器人的应用分析

       自从20世纪60年代初，人类创造了首台工业机器人以后，工业机器人就显示出它很大的生命力，在短短40多年的时间中，工业机器人技术得到了迅速的发展，工业机器人已在工业发达国家的生产中得到了的应用。目前，工业机器人已应用于汽车及汽车零部件制造业、机械加工行业、电子电气行业、橡胶及塑料工业、食品工业、木材与家具制造业等领域中。在工业生产中，焊接机器人、装配机器人、喷涂机器人及搬运机器人等工业机器人都已被大量采用。本文以下介绍焊接机器人。

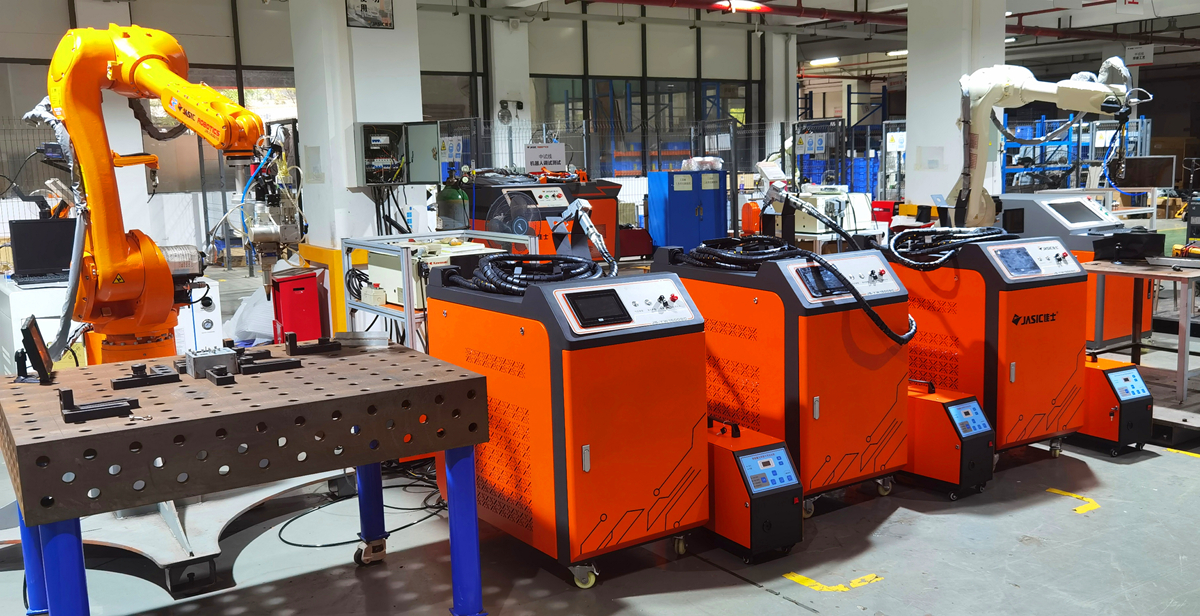

  焊接机器人是从事焊接（包括切割与喷涂）的工业机器人，它主要包括机器人和焊接设备两部分。其中，机器人由机器人本体和控制柜（硬件及软件）组成；而焊接装备，以弧焊及点焊为例，则由焊接电源（包括其控制系统）、送丝机（弧焊）、焊枪（钳）等部分组成。对于智能机器人，还应配有传感系统，如激光或摄像传感器及其控制装置等。



  一、弧焊机器人的特点



  弧焊机器人多采用气体保护焊方法（MAG、MIG、TIG），通常的晶闸管式、逆变式、波形控制式、脉冲或非脉冲式等的焊接电源都可以装到机器人上作电弧焊。由于机器人控制柜采用数字控制，而焊接电源多为模拟控制，所以需要在焊接电源与控制柜之间加一个接口。



  近年来，国外机器人生产厂都有自己特定的配套焊接设备，在这些焊接设备内已经插入相应的接口板，所以弧焊机器人系统中并没有附加接口箱。应该指出的是，在弧焊机器人工作周期中，电弧时间所占的比例较大，因此在选择焊接电源时，一般应按持续率100％来确定电源的容量。送丝机构可以装在机器人的上臂上，也可以放在机器人之外，前者焊枪到送丝机之间的软管较短，有利于保持送丝的稳定性，而后者软管校长，当机器人把焊枪送到某些位置，使软管处于多弯曲状态，会严重影响送丝的质量，所以送丝机的安装方式一定要考虑保证送丝稳定性的问题。


  二、点焊机器人的特点



  由于采用了一体化焊钳，焊接变压器装在焊钳后面，所以点焊机器人的变压器须尽量小型化。对于容量较小的变压器可以用50Hz工频交流，而对于容量较大的变压器，工业上已经开始采用逆变技术把50Hz工频交流变为600～700Hz交流，使变压器的体积减少、减轻。变压后可以直接用600～700Hz交流 电焊接，也可以再进行二次整流，用直流电焊接，焊接参数由定时器调节。目前，新型定时器已经微机化，因此机器人控制柜可以直接控制定时器，无需另配接口。点焊机器人的焊钳，用电伺服点焊钳，焊钳的张开和闭合由伺服电机驱动，码盘反馈，使焊钳的张开度可以根据实际需要任意选定并预置，而且电极间的压紧力也可以无级调节。

        工业机器人由操作机（机械本体）、控制器、伺服驱动系统和检测传感装置构成，是一种仿人操作、自动控制、可重复编程、能在三维空间完成各种作业的机电一体化自动化生产设备，特别适合于多品种变批量的柔性生产。它对稳定、提高产品质量，提高生产效率改善劳动条件和产品的快速更新换代起着十分重要的作用。
